วิธีการเลือกระหว่างลวดทองแดงถักแบบแบนและแบบกลม？

กุญแจสำคัญในการเลือกลวดถักทองแดงแบบแบนหรือลวดถักทองแดงแบบกลมคือการพิจารณาว่าสถานการณ์การใช้งานของคุณให้ความสำคัญกับพื้นที่สัมผัสและความเสถียรของโครงสร้างมากกว่า หรือให้คุณค่ากับความยืดหยุ่นในการดัดงอและความสะดวกสบายในการเดินสายมากกว่า

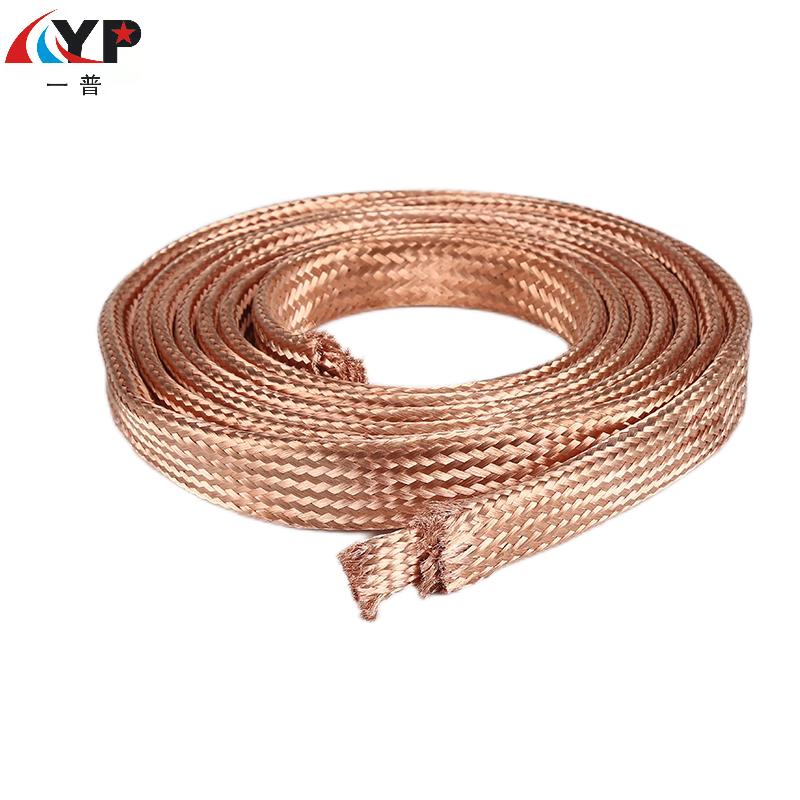

ลวดถักทองแดงแบบแบน- เหมาะสำหรับการเชื่อมต่อแบบอยู่กับที่ กระแสไฟฟ้าแรงสูงและทนต่อแผ่นดินไหว

หากคุณพบสถานการณ์ต่อไปนี้ ให้จัดลำดับความสำคัญของสายไฟแบบแบน:

- วัตถุที่เชื่อมต่อเป็นแผ่นแบน เช่น สายเอาต์พุตของหม้อแปลง บัสบาร์ของสวิตช์เกียร์ และหน้าสัมผัสเบรกเกอร์ รูปทรงแบนสามารถใส่ได้พอดี เพิ่มพื้นที่สัมผัส และลดความต้านทานต่อการสัมผัส

-มีการสั่นสะเทือนในอุปกรณ์ เช่น เมื่อเชื่อมต่อกับมอเตอร์หรือเครื่องยนต์ดีเซลขนาดใหญ่ โครงสร้างการทอสามารถกันแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพ และทนทานต่อความล้าได้ดีกว่าแท่งทองแดงตีเกลียวเดี่ยว

- จำเป็นต้องป้องกันการหลวม: ไม่ใช่เรื่องง่ายที่จะกระจายหลังการตัด และปลายเกลียวไม่จำเป็นต้องได้รับการดูแลเป็นพิเศษระหว่างการติดตั้ง ทำให้การทำงานสะดวกยิ่งขึ้น

-การจ่ายกระแสไฟสูง: ในสถานการณ์กระแสไฟสูง (เช่น หลายร้อยหรือหลายพันแอมแปร์) สายไฟแบบแบนมีพื้นที่กระจายความร้อนมากกว่า และมักจะมีความสามารถในการรองรับกระแสไฟฟ้าได้ดีกว่าสายไฟแบบวงกลมที่มีพื้นที่หน้าตัดเดียวกัน

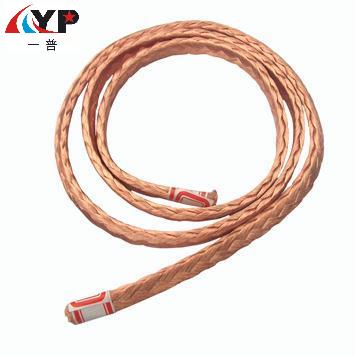

ลวดถักทองแดงกลม- เหมาะสำหรับการเดินสายไฟแบบยืดหยุ่น การเชื่อมต่อแบบเคลื่อนที่ และพื้นที่แคบ

หากตรงตามลักษณะต่อไปนี้ เส้นวงกลมจะเป็นตัวเลือกที่เหมาะสมกว่า:

-พื้นที่เดินสายไฟแคบและคดเคี้ยว เช่น บริเวณมุมตู้ไฟฟ้าและจำเป็นต้องติดตั้งท่อร้อยสาย โครงสร้างการบิดของลวดกลมมีความอ่อนมากและมีรัศมีการโค้งงอที่เล็กมาก

-การเชื่อมต่อส่วนประกอบจำเป็นต้องมีการเคลื่อนไหว เช่น สายแปรงถ่านสำหรับมอเตอร์และข้อต่อแบบแอคทีฟสำหรับหุ่นยนต์ ความยืดหยุ่นของลวดทรงกลมทำให้ลวดมีแนวโน้มที่จะแตกหักน้อยลงในระหว่างการดัดงอซ้ำๆ

-เส้นทางการติดตั้งไม่คงที่: หากจำเป็นต้องปรับตำแหน่งการเชื่อมต่อที่ไซต์งาน ลวดกลมจะง่ายต่อการโค้งงอและขึ้นรูปด้วยตนเอง

- ข้อกำหนดในการเดินสายสากล: เนื่องจากเป็นลวดยืดหยุ่นสากล จึงเชื่อมต่ออุปกรณ์ไฟฟ้าทั่วไปต่างๆ

สรุป:

ขั้นตอนที่ 1: ดูรูปร่างของขั้วต่อการเชื่อมต่อ

-หากเป็นขั้วแบน (เช่น บัสบาร์ บัสบาร์ทองแดง) → ให้เลือกลวดแบน

- หากเป็นขั้วต่อแบบวงกลม (เช่น เสาขั้วต่อหรือสลักเกลียว) ก็สามารถใช้ได้ทั้งสองแบบ แต่สายไฟแบบวงกลมจะมีความยืดหยุ่นมากกว่า และสายไฟแบบแบนจะต้องถูกย้ำด้วยปลายแบบวงกลม

ขั้นตอนที่ 2: ตรวจสอบเส้นทางการติดตั้งและสภาพแวดล้อม

-เส้นทางคงที่ ตรง หรือโค้งเล็กน้อย → เลือกเส้นเรียบ

-เส้นทางซับซ้อน ต้องโค้งหลายครั้งหรือผ่านรูแคบ → เลือกเส้นวงกลม
